Four-Phase Systems

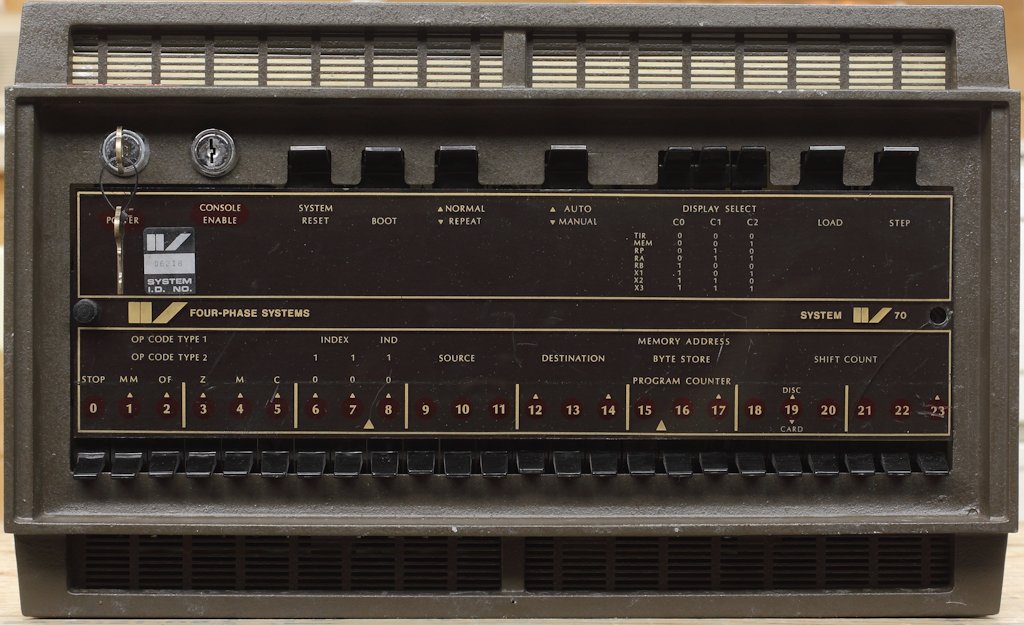

Control Panel

Das einzige Teil, was wir von diesem alten Computer haben, ist sein Control-Panel. Der Prozessor von Four-Phase sollte ja vor dem Intel 4004 entstanden sein.

Input

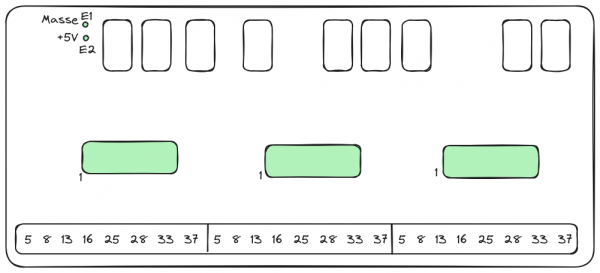

E1 und E2 sind durch eine Diode gegen Verpolung geschützt

  • E1 ist die gemeinsame Masse der Schalter
  • E2 ist der gemeinsame VCC aller Schalter. +5V oder +3,3V sind okay

Die original ICs von IV sind zwar vorhanden, aber es wird einfacher sein, diese durch eine Mikrocontroller zu ersetzen.

  • jeweils ein Arduino Nano pro IC
  • ein Raspberry Pi Pico für alle Eingänge?

Die Entscheidung viel auf Atmel AtTiny2313, da diese für den Zweck ausreichen und ich noch eine ausreichende Anzahl zur Verfügung habe. Die Programmierung geschieht wie gewohnt über die Arduino IDE.

Output

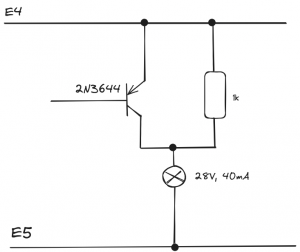

Warum die Birnen konstant über den 1k Widerstand versorgt werden, ist noch nicht klar. Entweder zum Vorheizen der Glühwendel, oder als Anzeige, ob die Birne defekt ist.

Es werden Birnen mit 28V, 20mA Bi-Pin verwendet

Sourcen

git clone bichlmei@nuc:/srv/git_repository/panel.git

Plexiglas

380×111 mm

Adapter V1

Bestellung bei JLCPCB

Bestelltermin: 30.04.2024

Lieferung: 03.05.2024

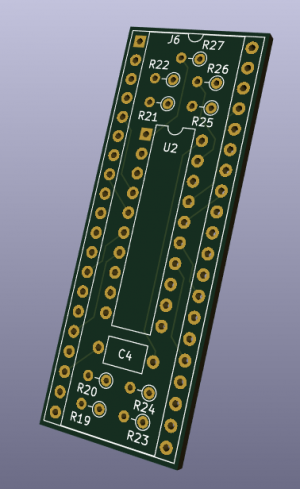

3D-Ansicht der Platine

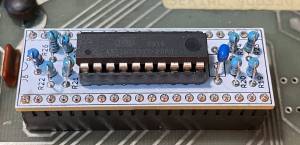

Fertig bestückte Platine

Mehr Bilder und Schaltplan
